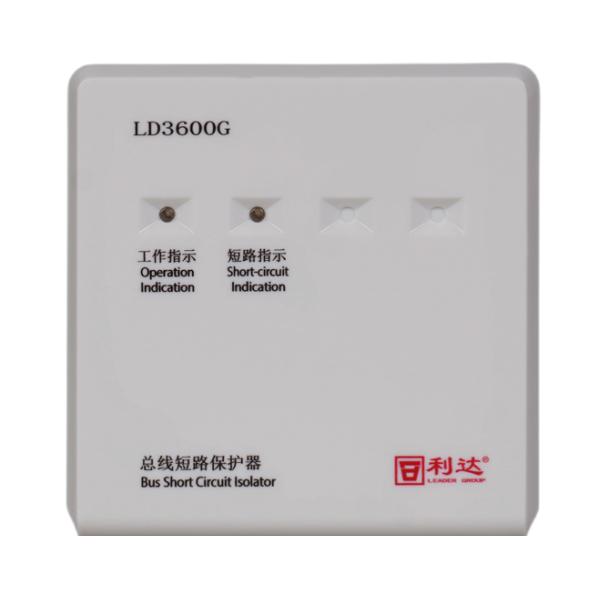

利達LD3600G總線短路保護器 隔離器

一、利達LD3600G總線短路保護器概述

　　利達LD3600G總線短路保護器主要用于火災報警控制器的二總線回路中，隔離線路中的短路點，保證線路中的其他設備的正常運行。可以與利達生產的全系列火災報警控制器配合使用。

二、利達LD3600G總線短路保護器功能特點

　　二總線，無極性，不占地址點。

　　不需要外接電源。

　　單向使用。

三、利達LD3600G總線短路保護器技術參數

型號 LD3600G

名稱 總線短路保護器

品牌 利達

工作電壓 DC14~DC24V

工作電流 ＜3.0mA

指示燈 工作指示燈-監視狀態紅燈常亮，短路指示燈-短路時紅燈常亮

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

外殼防護等級 IP40

安裝方式 配合LD61G底座安裝，插拔式結構

重量 約100g

外形尺寸 85mm×85mm×35mm（含底座）

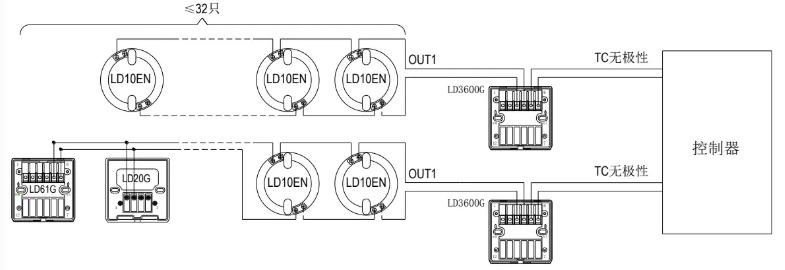

四、利達LD3600G總線短路保護器接線圖

　　TC1、TC2：探測二總線，無極性

　　OUT1、OUT1：二總線輸出線
