概述

本公司生產的火災聲光警報器 LD1001EN 火災聲光警報器是安裝在現場的聲光報警設備，產品工作穩定 可靠，具有較強的抗干擾能力，主要用于人群集中的場所，當現場發生事故或火災并確認后，安裝在現場 的火災聲光警報器可由消防控制中心的火災報警控制器啟動，發出強烈的聲光報警信號，提醒現場人員注 意和疏散，適用于各種工業及民用建筑。 LD1001EN 為編碼型火災聲光警報器，采用電子編碼，占有一個地址點，為四線制，需配接控制器的 TC 二總線和 DC 24V 電源，可以與本公司生產的 E/EN 系列火災報警控制器配合使用。 產品均滿足國標 GB 26851-2011《火災聲和/或光警報器》要求，適用于各種工業及民用建筑。

標準  電磁兼容、安全標準：符合 GB 26851-2011《火災聲和/或光警報器》。

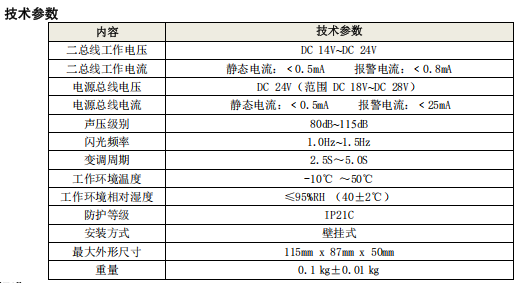

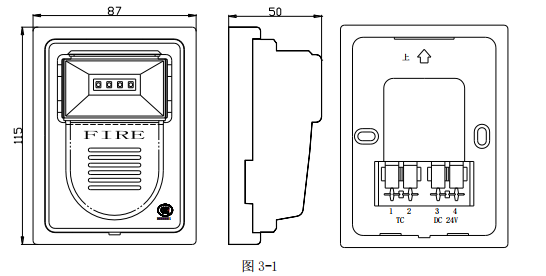

外形及結構尺寸

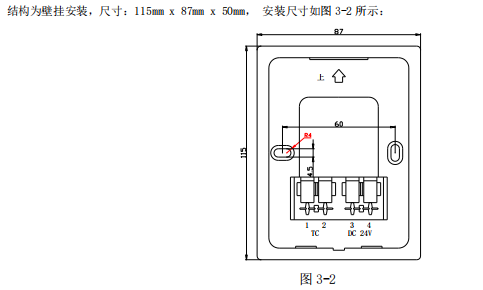

安裝尺寸

外觀說明

開箱及檢查  小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。 各部件是否完好。若有問題應及時解決，方可進行安裝。

安裝

◇ 固定底座：將導線從底座進線孔穿出，依據圖 3-2 的安裝尺寸，用 2 個 M4*25 螺釘將底座安裝固定在 預埋盒上。

◇ 電子編碼：將編址器上二個鱷魚夾，與聲光報警器的 TC 兩端子用連接線相連接，編寫相應的地址號。

◇ 接線：從底座進線孔穿出的 TC 和 DC 24V 導線，分別與聲光警報器底座的 TC 和 DC 24V（均無極性） 端子連接。

◇ 查驗系統接線后，將聲光報警器上部突起插入底座上部的開口中，再將聲光報警器下部用力按壓固定 在底座上。

◇ 安裝高度：聲光警報器底座底邊距地面高度應大于 2.2m。

布線要求

◇ 端子配線：所有引入線均剝開 1 厘米，掛錫或用接線卡后接入底座端子。

◇ 二總線：宜選用截面積不小于 1.0mm2 阻燃雙色雙絞軟銅線（ZR-RVS2*1.0mm2）或選用截面積不小于 1.0mm2阻燃銅芯電纜（ZR-KVV2*1.0mm2），耐壓≥ 250V。連接導線長度應以總電阻＜50Ω 為限，否則應考 慮增大導線面積，或加裝總線中繼器。

◇ DC 24V 電源線：宜選用截面積≥ 1.5 mm 2阻燃雙色雙絞軟銅線（ZR-RVS2*1.0mm2）或選用截面積不小 于 1.5mm2阻燃銅芯電纜（ZR-KVV2*1.0mm2），耐壓≥ 250V。DC 24V 總壓降≤5V，否則應考慮增大導線截面積。

◇ 接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。

◇ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠 接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危 險性比較大的場合應采用穿金屬管或密閉的金屬線槽。
