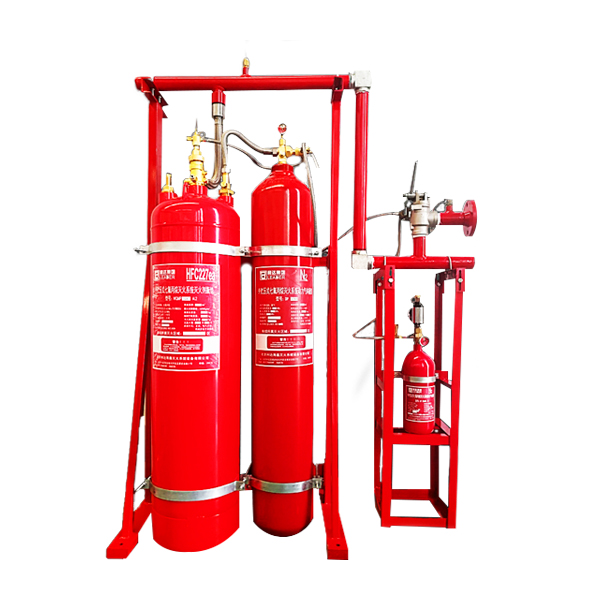

利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統

一、利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統概述

　　外貯壓式七氟丙烷滅火系統是將七氟丙烷滅火劑和動力氣體分別貯存于不同的容器內，在噴放滅火劑時，把動力氣體(N2)充入滅火劑貯存鋼瓶，使滅火劑容器內的壓力迅速升高，推動滅火劑高速通過管網系統釋放到保護區內，實施噴放滅火。

二、利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統描述

　　外貯壓式七氟丙烷滅火系統:外貯壓式七氟丙烷滅火系統是將七氟丙烷滅火劑和動力氣體分別貯存于不同的容器內，在噴放滅火劑時，把動力氣體(N2)充入滅火劑貯存鋼瓶，使滅火劑容器內的壓力迅速升高，推動滅火劑高速通過管網系統釋放到保護區內，實施噴放滅火。

　　由于滅火劑和氮氣分別貯存于不同容器，不存在氮氣溶解于滅火劑的現象，在輸送過程中不會釋放氮氣，避免了氣囊和雙相流現象的發生，氮氣推動液態七氟丙烷滅火劑在管路中能以單相流體流動，其滅火劑的流動性能得以優化，能夠使用更細的管道輸送更多的滅火劑。

　　平時滅火劑容器內的壓力僅為滅火劑的飽和蒸汽壓，容器的充裝密度可大大提高；通過壓力的調整和氮氣量的配置，提高滅火劑噴嘴入口壓力，可改善滅火劑的霧化效果，增強滅火劑的滅火效果。

三、利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統特點

　　與內貯壓式七氟丙烷相比，外貯壓式七氟丙烷滅火系統具有以下諸多的優點：

　　（1）七氟丙烷滅火劑的輸送距離遠，適用于保護遠距離和大空間的防護區。經本公司多次試驗，外貯壓式七氟丙烷輸送距離可達200m。

　　（2）滅火劑充裝密度大，滅火劑瓶組用量少。我司設定的充裝密度為1250 kg/m3，是內貯壓式的1.3倍以上，因此滅火劑瓶組數量也相應大幅減少。對鋼瓶間的要求也降低了。

　　（3）系統管網的流動性能更佳，系統管徑相應減小，施工成本更低。

　　（4）噴嘴入口壓力高，滅火劑霧化效果更好，噴射時間更短，滅火效果更好。

　　（5）適用于新項目建設和老項目改造。特別是針對原有1301等鹵代烷氣體系統改造時，可以直接利用原有系統管網，節省了大筆施工費用和時間

　　外貯壓式七氟丙烷滅火系統特別適合于：

　　（1）對哈龍1301系統進行改造，而不需要對原有管路進行修改；

　　（2）大面積和大空間的氣體滅火防護區；

　　（3）鋼瓶間與防護區之間距離較遠的工程。

　　此外貯壓式七氟丙烷滅火系統是根據Q/LDHX 002-2020《外貯壓式七氟丙烷滅火系統及部件》企業標準，參照GB25972-2010《氣體滅火系統及部件》、GB50370-2005《氣體滅火系統設計規范》和CECS 386:2014《外儲壓七氟丙烷滅火系統技術規程》國家與行業標準、規范設計、生產和檢驗，系統設計參數完整、準確、功能完善、工作準確可靠、密封性能較好。具有：自動、電氣手動和機械應急手動操作三種方式。

四、利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統工作原理

　　1、自動控制：將火災自動報警氣體滅火控制器上控制方式選擇鍵，撥到“自動”位置時，滅火設備處于自動控制狀態，當保護區發生火情，火災探測器發出火災信號，報警滅火控制器即發出聲、光信號，同時發出聯動指令，關閉連鎖設備，經過一段延時時間，發出滅火指令，驅動裝置通電動作，打開驅動氣體瓶組容器閥釋放啟動氣體，驅動氣體通過啟動管道打開相應的選擇閥和滅火劑瓶組容器閥，釋放滅火劑，實施滅火。

　　2、電氣手動控制：將火災自動報警氣體滅火控制器上控制方式選擇鍵，撥到“手動”位置時，滅火設備處于手動控制狀態。當保護區發生火情，可按下手動控制盒或控制器上啟動按鈕，即可按規定程序啟動滅火設備釋放滅火劑，實施滅火。在自動控制狀態，仍可實現電氣手動控制。

　　3、機械應急手動操作：當保護區發生火情，控制器不能發出滅火指令時，應通知有關人員撤離現場，關閉聯動設備，然后拔出相應驅動氣體瓶組上驅動裝置的手動保險夾片，壓下手柄即可打開驅動氣體瓶組容器閥，釋放驅動氣體，即可打開選擇閥、滅火劑瓶組容器閥、釋放滅火劑，實施滅火。如此時遇上驅動裝置維修或驅動氣體瓶組中驅動氣體壓力不夠不能工作時，這時應首先打開相對應滅火區域的選擇閥手柄，敞開壓臂，打開選擇閥，然后打開該區域的滅火劑瓶組容器閥上的手動手柄開啟驅動氣體瓶組容器閥，釋放滅火劑，實施滅火。

　　4、當發出火災警報：在延時時間內而發現有異常情況，不需啟動滅火系統進行滅火時，可按下手動控制盒或火災自動報警氣體滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

五、利達QMQ4.2/150W外貯壓式七氟丙烷滅火系統技術參數

產品型號 QMQ4.2/150W

20℃時公稱工作壓力MPa 4.2

50℃最大工作壓力MPa 5.3

0℃最小工作壓力MPa 3.6

滅火劑瓶組容積（L） 150

滅火劑最大重裝密度（kg/L） 1.25

動力氣體瓶組容積（L） 70

啟動方式 自動；電氣手動；機械應急手動

動力氣體瓶組貯存壓力MPa 13.5

驅動氣體瓶組容積（L) 4

驅動氣體瓶組貯存壓力MPa 6

使用環境溫度(℃） 0~50

噴射時間（s) ≤10

系統啟動電源

AC220

DC24+3V
