利達LD2004G消火栓按鈕

一、利達LD2004G消火栓按鈕概述

　　利達LD2004G消火栓按鈕可與利達生產的全系列火災報警控制器配合使用，采用電子編碼，占一個地址點。當發生火災時，人工確認火災，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動，滅火人員即可持消火栓箱內的水槍就地進行滅火。該產品抗潮濕、抗干擾能力強，性價比高。主要適用于各種工業及民用建筑中。本產品環保和安全符合國家標準，無污染，功耗低，安全可靠。

　　此消火栓按鈕經應急管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心按照GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》檢驗和審核，取得消防產品認證證書。

二、利達LD2004G消火栓按鈕功能特點

　　二總線、無極性，采用專用嵌入式MCU；

　　采用電子編碼方式，占用一個地址，編址范圍(1~255)；

　　啟動零件可重復使用，報警復位通過專用鑰匙完成。

三、利達LD2004G消火栓按鈕技術參數

型號 LD2004G

名稱 消火栓按鈕

品牌 利達

指示燈 啟動燈：正常監視-紅燈閃亮，啟動確認-紅色常亮；回答燈：有回答信號時綠色常亮

工作電壓 DC 14V~DC 28V

監視電流 ＜0.3mA

報警電流 ＜1.0mA

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%(40±2)℃（無凝露）

外殼防護等級 IP40

安裝方式 配合LD20G底座安裝使用，采用插拔式結構，安裝方便

重量 約60g

外形尺寸 長85mm×寬35mm×高85mm(含底座)

四、利達LD2004G消火栓按鈕接線圖

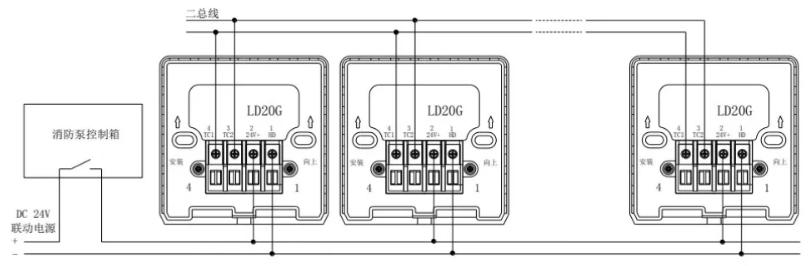

　　利達LD2004G消火栓按鈕與火災報警控制器及消防泵控制箱的鏈接有兩種方式，分別是總線啟泵方式（二線）、總線啟泵方式（四線）。

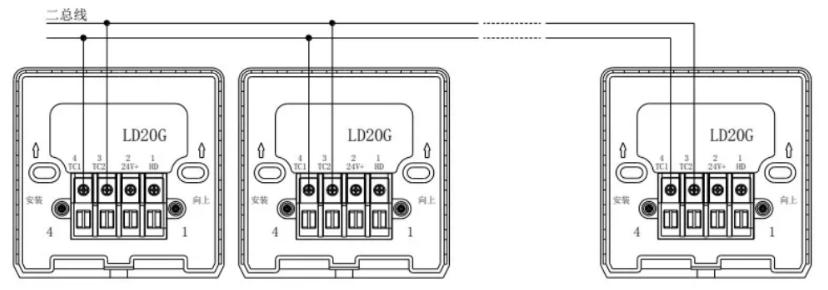

　　總線啟泵方式（二線）；消火栓按鈕按下，即向控制器發出報警信號，控制器發出啟泵命令并確認泵已啟動后，點亮消火栓按鈕上的綠色回答指示燈，接線方式如下圖所示：
