利達J-SAP-M-LD2003G手動火災報警按鈕 帶電話插孔

一、J-SAP-M-LD2003G手動火災報警按鈕概述

　　J-SAP-M-LD2003G手動火災報警按鈕可與利達生產的全系列火災報警控制器配合使用，采用電子編碼，占有一個地址點。當發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心聯系。該產品抗潮濕、抗干擾能力強，性價比高。主要適用于各種工業及民用建筑。

　　本產品環保和安全符合國家標準，無污染，功耗低，安全可靠。經應急管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心按照GB19880-2005《手動火災報警按鈕》、CNCA-C18-O1《強制性產品認證實施規則》、CCCF-CCC-O3《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品3C認證證書。

二、J-SAP-M-LD2003G手動火災報警按鈕功能特點

　　二總線、無極性，采用專用嵌入式MCU；

　　采用電子編碼方式，占用一個地址，編址范圍(1~255)；

　　啟動零件可重復使用，報警復位通過專用鑰匙完成；

　　備有消防電話接口，可配合φ3.5電話手柄使用（如果現場人員使用Φ6.35電話手柄，可以使用專門的φ6.35轉φ3.5轉接頭)。

三、J-SAP-M-LD2003G手動火災報警按鈕技術參數

型號J-SAP-M-LD2003G

名稱手動火災報警按鈕

品牌利達

指示燈工作燈：正常監視一綠燈閃亮；火警燈：火繁確認一紅燈常亮

工作電壓DC 14V~DC 28V

監視電流＜0.3mA

報警電流＜1.0mA

工作環境溫度-40℃~+55℃

相對濕度≤95%(40±2)℃（無凝露）

外殼防護等級IP40

安裝方式配合LD20G底座安裝使用，采用插拔式結構，安裝方便

重量約60g

外形尺寸長85mm×寬35mm×高85mm(含底座)

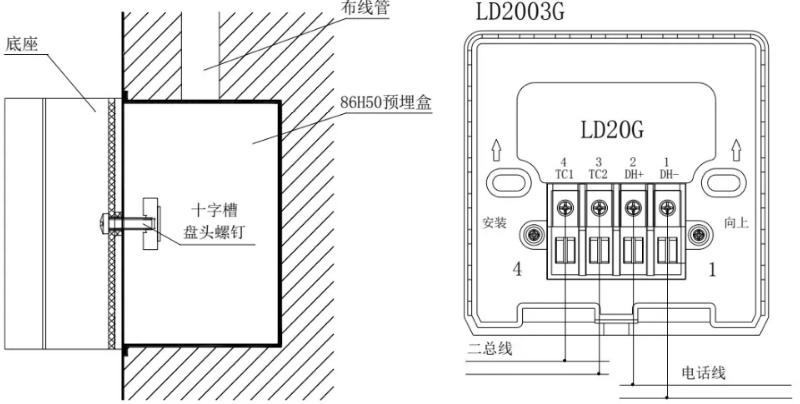

四、J-SAP-M-LD2003G手動火災報警按鈕安裝接線圖
